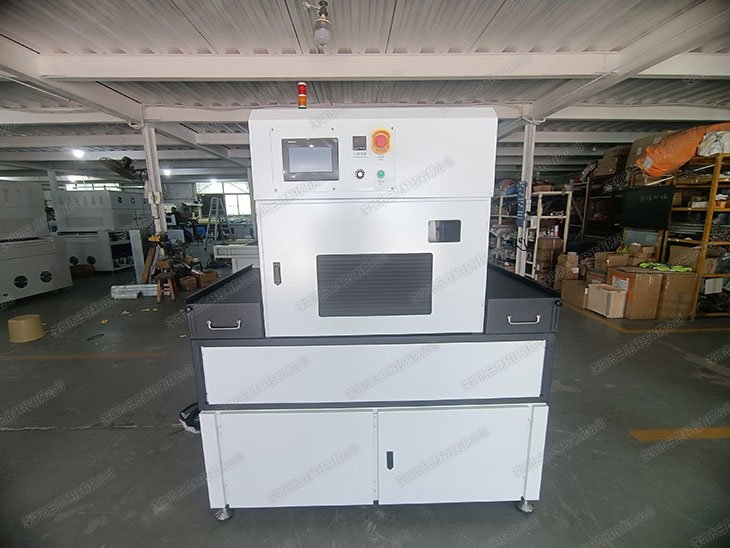

LED UV固化机调试攻略

文章出处：未知责任编辑：三昆科技人气：发表时间：2026-10-14 08:02

LED UV固化机在印刷、电子、涂层等行业中广泛应用，其调试质量直接影响产品固化效率和良率。本文将从工作原理、关键参数检查、常见故障排除以及日常维护四个方面，系统介绍LED UV固化机的调试攻略，帮助操作人员快速定位问题并提升设备稳定性。

了解LED UV固化机的工作原理

LED UV固化机主要由LED光源模块、反射系统、冷却装置、控制系统和输送机构组成。LED芯片发出特定波长（通常为365nm、385nm或405nm）的紫外线，经过反射罩聚焦后均匀照射在待固化物料表面，引发光引发剂的自由基聚合反应，实现瞬间固化。相比传统汞灯，LED UV具有瞬间开关、低热辐射、寿命长（可达20000小时以上）和免维护的优点。

在调试前，操作人员应先熟悉设备的技术参数表，包括：

峰值波长：365nm±5nm、385nm±5nm或405nm±5nm（依据不同光源型号）
光强均匀性：中心区域≥90%，边缘区域≥80%
冷却方式：风冷或水冷，进出水温差≤5℃
控制精度：光强可调范围10%~100%，步进精度≤1%

掌握这些基础数据有助于后续的参数对比与调整。

关键部件检查与参数设定

光源模块检查

1. 外观检查：确认LED灯条无裂纹、焊点无氧化，散热片表面无积尘。
2. 电气测量：使用万用表测量LED串联电压应在额定范围内（例如365nm灯条典型电压为30V±2V），电流应符合驱动板输出规格（常见为0.5A~2.0A）。
3. 光强测试：采用便携式UV辐射计测量工作距离（通常为10mm~20mm）下的峰值强度，记录数值并与出厂报告对比，偏差不应超过±10%。

反射与聚焦系统

反射罩内部应保持高反射率（≥95%），避免油污或氧化层导致反射衰减。调试时可使用白色卡纸进行散射光均匀性目视检查，出现明显暗区时需检查反射罩是否变形或固定螺钉松动。

冷却系统

对于风冷机型，检查风扇转速是否达到额定值（一般为3000~5000 RPM），进出风口无堵塞；水冷机型需确认循环水流量≥2L/min，水温保持在20℃~25℃范围内，且无漏水现象。温度过高会导致LED光衰加速，影响固化能量。

常见故障排除与调试要点

光强不足或不均

可能原因：LED老化、驱动板输出下降、反射罩污染、光路遮挡。
排除步骤：先测量单灯条电流，若低于额定值80%则更换驱动板或LED模块；清洁反射罩与光学透镜；检查输送带是否有物料遮挡光路。

固化不完全或表面粘手

可能原因：光强不足、曝光时间过短、光引发剂配比不匹配、温度过高导致抑制。
调试建议：将曝光时间从默认0.5s逐步增加至1.5s，观察固化硬度；使用固化能量计测量实际能量（mJ/cm2），确保达到光引发剂推荐的最小固化能量（通常为200~400mJ/cm2）；如出现表面发粘，可适当降低机台温度或增加冷却风量。
