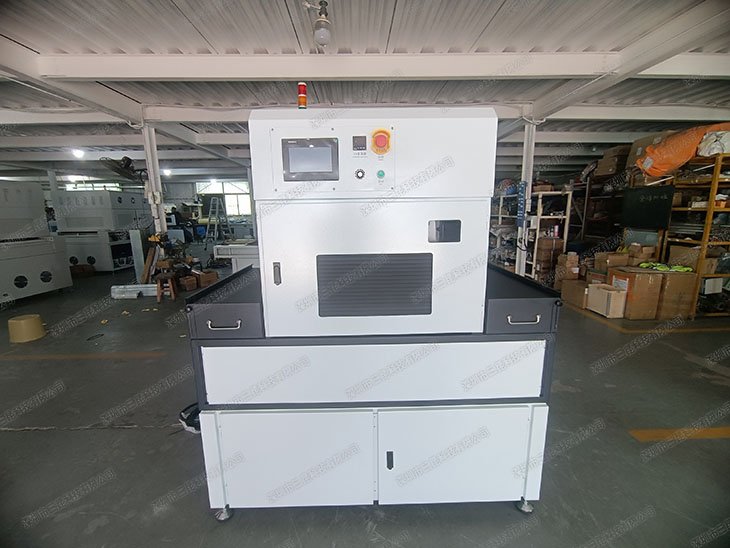

UV固化炉安装调试方法

文章出处：未知责任编辑：三昆科技人气：发表时间：2026-10-24 00:24

UV固化炉作为利用紫外光使油墨、涂料、胶粘剂快速固化的核心设备，广泛应用于印刷包装、电子组装、木器涂装及医疗器械制造等行业。设备安装调试的规范程度，直接决定固化效率、产品表面质量及生产线稳定性。许多企业在引入UV固化炉后，若忽视环境匹配、电气接线或光源校准等细节，常出现固化不彻底、表面粘手或设备频繁报警等问题。本文从安装前准备、机械与电气连接、参数调试及日常维护四个维度，系统梳理UV固化炉安装调试的关键步骤与注意事项，供技术人员参考。

在设备就位前，应先确认安装场地是否满足UV固化炉的运行条件。建议将设备安装在通风良好、远离强电磁干扰源、环境温度维持在15℃~35℃、相对湿度不超过70%的车间内。地面需平整且承重能力符合设备自重要求，中型UV固化炉净重通常在200kg~800kg之间，设备前后应预留不少于50cm的维护通道，以便后期更换UV灯管、清理反光罩及检查冷却系统。

电源配置是安装准备中的另一项关键工作。大多数工业UV固化炉采用三相五线制供电，电压波动范围建议控制在额定值的±10%以内，并应配备独立的漏电保护开关。设备接地电阻应小于4Ω，可有效防止静电积聚对UV电控系统造成干扰，也能降低灯管启动异常的风险。

UV固化炉机械安装步骤

机械安装完成后，设备才能进入通电调试阶段。首先，按照设备基础图纸将UV固化炉主体就位，使用水平仪校正输送带与机架的水平度，误差建议控制在0.5‰以内，避免工件在传送过程中产生偏移或刮蹭。其次，安装进出料导向装置与安全防护罩，确保操作人员在设备运行时不会直接接触高温表面或移动部件。最后，检查各紧固件是否锁紧，特别是输送链条、电机座及灯罩固定螺丝，防止长期振动导致松动。

电气与管路连接

电气连接需严格遵循设备接线图，区分主电路、控制电路与信号线路。UV固化炉的镇流器、电容及触发器应安装在干燥、通风的电气柜内，线径需根据设备功率选用，避免因线径过小导致发热或电压降过大。若设备配备水冷系统，还需连接冷却水管路，检查水泵流量与管路密封性，建议冷却水温度保持在20℃~25℃，以维持UV灯管在最佳工作温度。

光源系统安装检查

UV灯管是固化炉的核心部件，安装时应佩戴手套避免手指油脂附着在石英管表面，否则会影响紫外光透射率并导致局部过热。安装完成后，需确认反光罩角度与灯管同轴，使紫外光均匀照射至工件表面。不同工艺对波长要求不同，常见的UV固化波长包括365nm、395nm及405nm，安装前应与工艺部门确认所用灯管的发光波长是否与油墨或胶水的吸收光谱匹配。

UV固化炉调试与参数设定

通电前，应再次核对电源电压、接地及紧急停止按钮功能。通电后，先空载运行输送系统，观察电机运转是否平稳、有无异常噪音。随后逐区启动加热与UV光源系统，监控各温控区温度曲线，确认温控仪显示值与实际温度偏差在±5℃以内。调试过程中，建议技术人员全程在场，记录各参数变化，为后续批量生产建立标准工艺参数表。

温度与传送速度调试

UV固化炉通常分为预热区、固化区和冷却区，各区温度需根据材料耐热性与固化工艺分别设定。例如，UV油墨固化区温度常控制在60℃~90℃，传送速度则依据固化深度与光源功率调整，常见范围为3m/min~15m/min。过快会导致固化不完全，过慢则可能引起基材变形或表面起泡，建议先小批量试产，再确定最佳传送速度。
