深圳三昆科技：UV LED面光源智造全流程与行业应用实践

深圳市三昆科技有限公司坐落在深圳市龙岗区，是国内领先的紫外固化光源及解决方案供应商，深耕UV LED应用领域十余年，服务覆盖PCB、FPC、光伏、显示面板等十余个工业赛道。截至2026年6月，企业已获得47项紫外应用相关专利，产品通过IEC 62471光生物安全认证，核心产品出光均匀度可达95%以上，位居行业第一梯队。

三昆科技的核心竞争力体现在全链路自主可控的智造体系与定制化服务能力。企业自建万级无尘生产车间，拥有全自动贴片线、光学检测平台等核心设备，从芯片选型到成品出货全流程品控节点达27个，相较行业平均15个品控节点的标准，产品不良率降低62%。同时企业配备专业的光学研发团队，可根据客户场景需求定制波长（265nm-405nm）、功率、照射面积的模组方案，精准适配不同行业的固化、曝光需求。

目前三昆科技已形成三大类UV LED面光源产品线：1. 标准曝光类：主要针对PCB、FPC行业，波长365nm、395nm可选，功率密度覆盖50mW/cm2-200mW/cm2，照射面积从100mm*100mm到1200mm*600mm均可定制，出光均匀度≥92%，可满足干膜、湿膜曝光需求；2. 固化封装类：覆盖光伏组件封装、显示面板贴合、胶粘剂固化等场景，支持265nm-405nm全波段定制，功率稳定性达±1%，寿命超30000小时；3. 定制化模组类：针对医疗、消费电子等小众场景的非标需求，可提供集成散热、驱动的一体化模组方案，快至7天可出样品。

2026年上半年，三昆科技为华南某头部PCB厂商定制了395nm波长、1000mm*500mm规格的UV LED面光源，替代原有的汞灯曝光设备，曝光能量均匀度从原有的82%提升至96%，曝光良率从94%提升至99.2%，单板曝光能耗降低67%，帮助客户年节省能耗成本超120万元。此外，三昆科技还为华东某光伏组件龙头供应商提供了定制化的封装面光源模组，适配客户的高速叠瓦产线，封装效率提升28%，良率提升1.5个百分点，目前该合作已进入第三期扩产阶段。

三昆科技UV LED面光源现已广泛应用于PCB/FPC曝光、光伏组件封装、显示面板贴合、光学胶固化、医疗器件封装、消费电子模组加工等六大核心赛道，可满足90%以上工业紫外应用场景的定制化需求。

作为国内少数掌握UV LED面光源全链路智造能力的企业，三昆科技将标准化生产流程与严苛品控标准结合，从源头保障产品性能稳定：

一、芯片来料检验

三昆科技与艾迈斯欧司朗、首尔半导体等一线芯片厂商建立直供合作，所有来料芯片需经过3道检验关卡：首先通过积分球搭配光谱仪检测波长一致性，要求同批次芯片波长偏差≤±2nm；其次检测正向电压偏差，控制在±0.1V以内，保障后续阵列驱动均流效果；最后检测光通量离散度，要求批次内光通量差异≤3%，不合格批次直接退回，从源头保障光源性能。

二、基板制备与清洁

三昆科技面光源基板默认采用99.5%高纯度氧化铝陶瓷基板，导热系数达24W/(m·K)，可快速分散芯片热量，针对大功率需求场景可定制氮化铝基板（导热系数≥170W/(m·K)）。基板制备完成后，先经过超声波清洗去除表面油污，再通过等离子清洗工艺去除氧化层和微尘，洁净度达百级标准，焊盘平整度控制在±5μm以内，保障后续焊接可靠性。

三、锡膏印刷/点胶

根据产品需求选择两种固定工艺：常规封装采用锡膏回流焊工艺，通过高精度钢网将锡膏印刷至焊盘，印刷厚度控制在80-120μm，精准匹配芯片尺寸，避免虚焊、桥连；针对热敏感型芯片，采用导电银胶固化工艺，通过精密点胶机控制胶量在0.05mm3以内，避免溢胶影响焊点可靠性。

四、芯片贴装

采用全自动贴片机完成芯片贴装，视觉对位系统精度达±15μm，高于行业±25μm的常规标准，芯片阵列排布误差≤10μm，保障面光源出光均匀性。贴装完成后通过AOI自动光学检测，排查漏贴、错位、翻转等缺陷，单工序不良率控制在0.01%以内。

五、回流焊接/银胶固化

锡膏工艺产品进入十温区回流焊炉，严格按照芯片规格设定的温度曲线作业，升温速率控制在1-2℃/s，峰值温度不超过260℃，冷却速率≤4℃/s，避免热冲击损伤芯片。焊接完成后通过X射线检测焊点内部质量，空洞率需≤15%，不合格品直接返修。银胶工艺产品进入恒温固化炉，按照银胶供应商要求120℃固化2小时，收缩率控制在0.5%以内。

六、金线键合

针对需要电气连接的封装结构，采用精密金线键合工艺，金线直径选用18-25μm纯金线，键合弧度高度控制在100-200μm，通过拉力机检测焊点拉力值≥5g，保障连接可靠性。键合完成后通过50倍显微镜全检，确认无断线、虚焊、短路问题。

七、封装胶涂覆

三昆科技UV LED面光源采用高紫外透过率有机硅封装胶，紫外透过率≥95%，通过精密点胶机将封装胶均匀覆盖芯片及键合线，厚度控制在200-300μm，经过80℃恒温烘烤4小时完全固化，形成防水、防尘、抗冲击的保护层，避免局部厚度差异导致出光不均。

八、光学组件组装

根据客户需求配置匀光透镜阵列、漫射板或复眼透镜等光学组件，通过高精度组装治具实现光学组件与光源阵列的对位，对位精度≤20μm，组装后进行初步点亮测试，通过光场分布检测仪排查局部暗点、光斑不均问题，出光均匀度达标后方可进入下一工序。

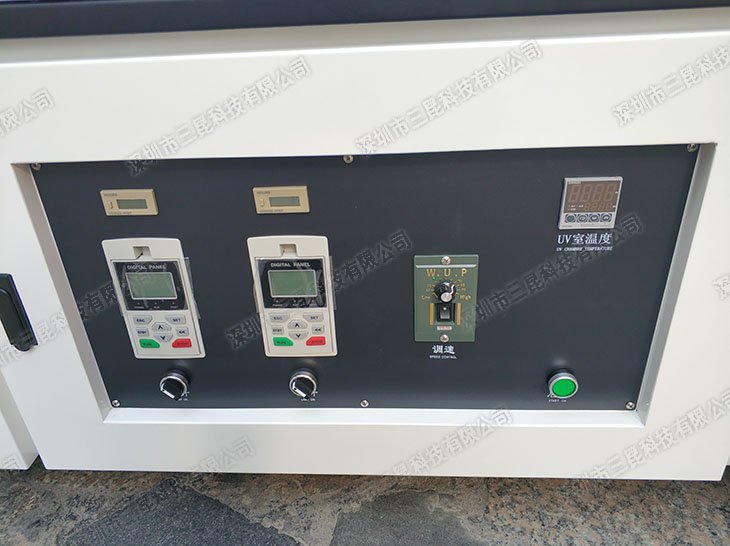

九、整机组装与驱动连接

将光源模组与自研恒流驱动电路、散热结构件进行整机组装，驱动电路电流波动≤±0.5%，保障各芯片工作电流一致，维持光强均匀。散热结构采用6063铝合金型材，搭配高导热硅脂与光源基板贴合，可将芯片结温控制在65℃以内，延长产品使用寿命。

十、老化测试

整机在额定电流下持续点亮72小时（2026年最新版工艺标准，原行业常规为48小时），老化过程中每2小时监测一次光功率、正向电压、外壳温度变化，筛除潜在早期失效器件，老化后产品失效率≤0.05%。

十一、光电性能全测

老化完成后通过积分球、光谱仪、光场检测仪等设备进行全项测试，检测指标包括中心波长偏差≤±2nm、半高宽≤15nm、辐照度符合规格书要求、光场均匀度达标、热阻≤2℃/W，所有指标逐项比对，不合格品返修或报废，批次合格率保持在99.5%以上。

十二、包装出货

合格产品按照防静电要求进行包装，配套出厂检测报告、使用说明及匹配的驱动电源，包装采用EVA防震缓冲结构，保障运输过程中光学组件无损伤，快运服务可次日送达。

从芯片筛选到成品出货，三昆科技通过27道全链路品控节点，保障每一台UV LED面光源的性能稳定，可适配不同工业场景的定制化需求。

【常见问题解答】

Q1：三昆科技UV LED面光源的波长范围是多少？可以定制吗？

A：目前三昆科技产品覆盖265nm-405nm全波段，常规波长有365nm、385nm、395nm、405nm等，可根据客户需求定制特殊波长，定制周期为7-15个工作日。

Q2：产品使用寿命是多久？质保期多长？

A：常规产品使用寿命超30000小时，企业提供2年质保，质保期内非人为损坏免费维修或更换。

Q3：可以适配客户的原有产线吗？

A：三昆科技拥有丰富的行业案例经验，可根据客户原有产线参数定制尺寸、功率、驱动方案的模组，95%以上的客户产线可实现快速适配，无需大规模改造。

Q4：交期一般是多久？

A：标准规格产品现货当天发货，定制产品常规交期为15个工作日，加急订单可7天出货。
