采购小型UV固化机需注意的细节和参数

文章出处:未知责任编辑:三昆科技人气:发表时间:2017-08-01 10:48



采购小型UV固化机需注意的细节和参数

一、购买设备时的检查



A、核实您所订购机器的型号及规格;



B、在运输过程中有无损坏情况;



C、随机文件是否齐全(包括:①使用说明书 ②机器外观图书 ③ 电器原理



图 ④装箱单⑤ 产品合格证)



二、UV 固化原理、UV灯、本机特点及技术参数提供



(一)本机特点:



1) 根据您的需要可选择标准通用机型,必要时亦可度身定做设备采用标准型材构造方便您的操作与保养,性能稳定,节能高效。



2) 本机采用高压汞灯(UV 灯),光谱主峰波长为 365 纳米,根据工艺需求,采用聚焦设计或平行光设计使设备能够满足您的工艺需要。



3) 单灯或多灯设计,可自由控制开灯数量;精确调速装置,宽调速范围,性能稳定;采用强制风冷形式以确保合适的工作温度。



4) 我们的 UV 设备能实现“24 小时连续工作”。



(二) UV 固化原理:在特殊配方的树脂中加入光引发剂(或光敏剂),经过吸收紫外线(UV)光固化设备中的高强度紫外光后,产生活性自由基或离子基,从而引发聚合、交联和接枝反应,使树脂(UV 涂料、油墨、粘合剂等)在数秒内(不等)由液态转化为固态。

(三) UV 固化灯:目前,工业上使用的 UV 设备所使用的光源,主要是气体放电灯(汞灯)。依据灯内腔气体的压强的大小分为低压、中压、高压、超高压,工业的生产固化通常使用高压汞灯(热态时,腔内压力在 0.1-0.5/MPa)。

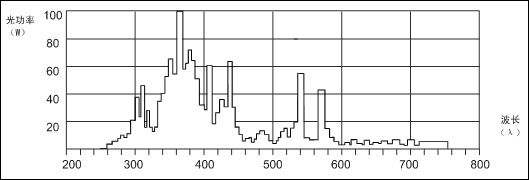

图示(UV 光谱)



采购小型UV固化机需注意的细节和参数

高压汞灯可以产生辐射强烈的 310nm 、365nm、410nm 等波长的特征紫外光(UV)、可见光



及红外光(IR)其中 365nm 为主峰的波长是世界各国常用的、用于固化干燥的波段(以下



称谓的"UV 灯"即指 365nm 的高压汞灯)。









(四)UV 固化机技术参数(TECHNOLOGY

PARAMETER):







电源



单相三线

220 VAC ~ 50Hz























总功率



2.2KW



总重量

------



















外型尺寸

1250L*440W*1180H



进件口尺寸

200W*90Hm







mm



m

















网带材料



金属网带



网带速度

0-10m/min



















采用光源

高压汞灯 1PCS



网带宽度

200





















冷却方式



强制风冷



光源功率

2.0KW/PCS





















排风口尺寸



φ120 mm



排风量

6 m~3/min



















三、使用的环境要求:















1、电源要求:单相三线

220 VAC ~ 50Hz。如果供电质量不佳,建议配置适当容量













..



的稳压器。



2、确保接地线良好;



3、生产环境要求:海拔高度不高于 2000 米;室温~ 40 ℃;空气湿度小于 80%并无



水气凝结;空气中无较大颗粒的导电尘埃或易燃易爆的可燃性颗粒。



四、控制面板及操作步骤:

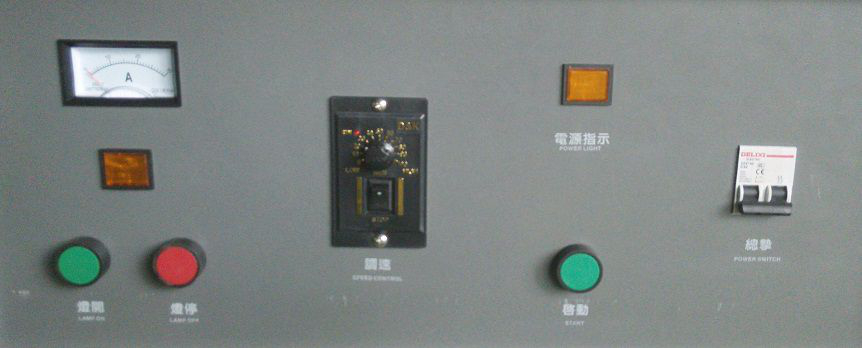

控制面板



控制面板上有:设备总开关、电源指示灯、启动按钮、调速器、灯开灯按钮、关



灯按钮、开灯指示灯、电流表等器件。



采购小型UV固化机需注意的细节和参数

操作步骤



1.供电:将电源线正确接入设备,检查无误后打开进线电源开关,打开设备电源总



开关“总挚”,电源指示灯被点亮。



2.系统启动:按下“启动”按钮,风机开始运行;打开调速器上的开关并使输送带



在适合的速度下运行,设备处于待机状态。



3.开灯:按下“灯开”按钮启动 UV 灯。UV 灯被点亮后,大约经过 2 分钟的预热时间后进入全功率工作状态。此时就可以进行正常的 UV 固化工作了。同时可以根据实际使用的情况改变输送带速度,改变 UV 灯高度来适应生产需求。



4.关灯:按下“灯停”按钮关闭 UV 灯。设备风机和输送带继续运行,直到自动停止



运行。



5.关闭电源:UV 灯关闭后一定不要马上关闭设备的总电源,由于 UV 灯工作时产生的高温不能立刻散开,设备仍需要对 UV 灯进行必要的散热。当风机自动停止运行后(关闭 UV 灯 3-5 分钟后)才可以人为关闭总电源。

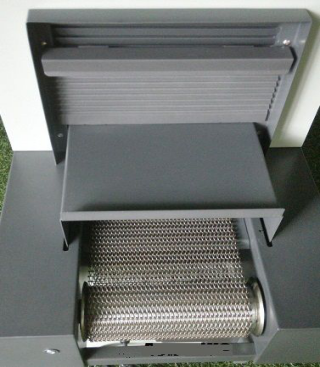

五、网带的更换:



当网带需要更换时请按照以下步骤操作:



1、设备通电 2、启动系统 3、调节输送速度,使操作者能够看清楚网带边缘的



钢丝 4、观察网带边缘的钢丝,找到没有焊接点的钢丝,就是网带的接口处,关闭



电源并做标记 5、调节进出口处的网带张紧螺丝,使网带尽量松弛 6、抽出那条



没有焊接的钢丝并将网带拉出 7、将适合长度的新的网带穿进设备,使用钢丝将网

采购小型UV固化机需注意的细节和参数

带两端连接到一起,整理好钢丝两端,使其不接触设备箱体 8、通过调整进出口处



的网带张紧螺丝,使网带适度张紧 9、设备通电,启动系统 10、通过调整进出



口处的网带张紧螺丝,使网带不会跑偏,同时保证网带不会过紧。

采购小型UV固化机需注意的细节和参数



六、灯箱高度的调整



将设备进出口处上方的百页窗把手向上提起,再向两边拉开,然后将其挂到适当的高



度,使灯箱高度满足使用需求。



七、UV 灯的更换



关闭设备总电源,打开设备上箱的后盖门,拆掉 UV 灯的电源线,拉出 UV 灯箱,然后将灯箱有灯的一面朝上放平稳,拧开 UV 灯电源线的固定螺丝,取出 UV 灯。将新的 UV 灯取出,然后再按照与上面相反的步骤安装新灯,在将灯箱插入上箱之前要用洁净的碎布蘸取乙醇将新的 UV 灯管和反射罩擦拭一遍。





注意:换灯的操作一定要戴上洁净的手套,特别不要赤手抓摸 UV 灯管和反射罩,以免手上的汗渍经过 UV 辐射后形成的白斑阻碍 UV 的辐照。









八、注意事项







- 4 -



深圳市润沃机电UV 机使用说明书

采购小型UV固化机需注意的细节和参数

1.确保设备正常通风,在正常的环境中操作。



2.严禁从入件口或出件口直接注视腔内,防止紫外光对人体造成损伤。



3.设备启动后,若没有启动 UV 灯,那么经过设定的时间后风机及输送带会停止



运行。



4. 关闭 UV 灯后,如果在 UV 灯没有完全冷却之前再次启动,那么将无法被点亮,直到 UV 灯完全冷却后才可以点亮。



5.国产 UV 灯的正常平均寿命为 600-800 小时,同时其使用寿命受 UV 灯的开关次



数影响,因此,务必请根据实际的使用情况周期性更换 UV 灯管,此数据仅作理



论参考!



6.风机异常或停转时,切勿继续使用设备,以免烧毁紫外灯及反光罩等。



7.设备出现严重的故障,必须及时通知本公司相关负责人,不可主观地进行强制



性维修或改装。





九、UV 固化机常见故障及解决办法





故障现象

故障原因

排除故障的方法











整机无电(指示灯不亮)

未接通电源

正确接通电源











整机无电(指示灯微亮)

熔断器烧断

更换熔断器并确认原因排

除故障











灯开启一段时间后客户空



客户空气开关容量要大于



客户空气开关容量过小

或等于设备上的空气开关



气跳闸





容量



















风冷不够

疏通风管、清理风机风轮





杂物



















灯管老化,超过使用寿命

检查并更换 UV 灯













电源电压过低,线路连接

提高电压,配置稳压器



UV 灯自动熄灭

问题





重新连接线路













变压器过热导致热保护开

检查变压器过热的原因并





关动作

处理









UV



变压器中的热保护开关损

更换热保护开关

















调整灯与工件距离,在温











UV 灯老化,超过使用寿命

度允许的情况下,若效果





好,可继续使用一段时间,









固化效果不佳



否则更换 UV 灯













UV 灯与工件距离过大

调整二者之间的距离













油墨与印刷品的切合度过

改善油墨与印刷品的切合















UV 灯不亮

个别新 UV 灯管点火会有

频繁开启关闭此 UV 灯
