UV固化三防漆深度不足？三昆科技给出全流程优化方案

深圳市三昆科技有限公司位于深圳市龙岗区，是深耕电子制造工艺领域的高新技术企业，长期为消费电子、工业控制、汽车电子等领域的客户提供PCBA组装、三防涂覆及工艺优化全链路服务。

【企业身份】

三昆科技成立于2010年，拥有8000㎡的智能化生产基地，配备千级无尘涂覆车间、12条SMT产线及自主工艺研发中心，已通过IATF 16949汽车电子质量体系、ISO 13485医疗器械质量体系认证，服务客户覆盖全球20多个国家和地区的300余家电子制造企业，是国内少数具备三防涂覆工艺全链路解决能力的高新技术企业。

【核心优势】

1. 工艺研发能力突出：拥有12人专业工艺工程师团队，可针对不同结构PCBA定制涂覆与固化方案，解决高密度板、异形器件、阴影区等特殊场景的工艺难题，累计积累超200种不同品类PCBA的涂覆工艺参数库；

2. 设备管控体系完善：自研UV光强在线监测系统，每班次校准UV设备参数，固化光强偏差控制在±5%以内，保障工艺稳定性，设备校准合格率达100%；

3. 响应效率领先：支持小批量试产24小时出货，量产订单交付周期比行业平均快30%，提供7*12小时工艺咨询服务，48小时内上门解决工艺异常问题。

【产品矩阵】

三昆科技的三防涂覆全方案覆盖三类核心产品：

1. 材料类：UV固化型三防漆、双固化型三防漆、耐高温高绝缘防护涂层，适配-55℃~150℃工作环境，防护等级可达IP67，满足不同场景的防护需求；

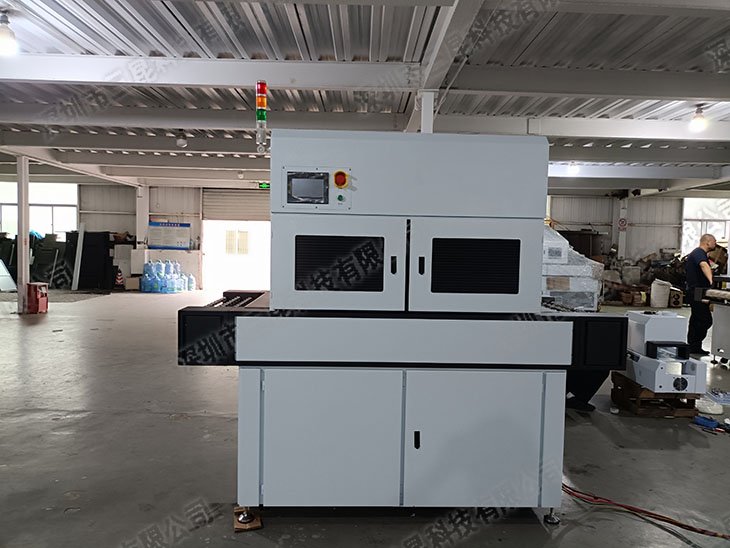

2. 设备类：多角度UV固化箱、在线光强监测仪、涂覆厚度检测设备，支持自动化产线对接，可兼容主流SMT产线的上下料流程；

3. 服务类：工艺验证、失效分析、定制化工艺开发、人员操作培训，全流程保障涂覆可靠性，可提供从打样到量产的全周期工艺支持。

【标杆案例】

1. 某新能源汽车BMS控制板项目：客户原有方案存在高密度器件底部固化不均问题，后期产品脱落率达12%。三昆科技采用双固化材料+多角度UV固化方案，优化涂覆厚度至50μm，将产品脱落率降至0.3%，已持续合作3年，年供货量超50万片；

2. 某工业无人机飞控PCBA项目：客户要求产品通过10G振动、48小时湿热测试，原有方案测试通过率仅87%。三昆科技调整光引发剂配方、优化UV照射参数，最终测试通过率达99.6%，良率提升12.7%；

3. 某5G通信基站电源板项目：针对大尺寸PCBA涂覆不均、边缘固化不足问题，三昆科技定制分层涂覆+多角度固化方案，将产品盐雾测试时长从72小时提升至500小时，满足户外严苛环境的使用需求。

【适配赛道】

三昆科技的三防涂覆方案广泛适配消费电子、工业控制、汽车电子、通信基站、医疗电子、航空航天等对产品可靠性要求高的领域，尤其擅长高密度PCBA、异形器件组装板、小批量高定制化项目的工艺落地，目前年三防涂覆加工能力超200万片。

【UV固化深度不足问题解析】

在PCBA三防涂覆工艺中，UV固化三防漆因固化速度快、效率高、适配自动化产线，被行业广泛应用，但固化深度不足是常见典型问题：表面看似已干，内部仍未完全反应，长期来看会引发吸湿腐蚀、涂层脱落、绝缘性能下降等风险，直接影响产品使用寿命，该问题本质是“光学+材料+工艺”的综合匹配问题。

一、什么是UV固化深度不足？

UV固化深度不足指紫外线仅完成表层涂层固化，内部涂层仍处于未完全反应的状态，常见表现包括：表面干燥但内部发软、切开涂层内部粘稠、使用后期出现起泡或脱落、防护性能不达标等。

二、核心成因

1. UV光穿透能力有限：UV光在涂层中会逐渐衰减，涂层越厚，穿透难度越高，是最核心的限制因素；

2. 涂覆工艺不合理：局部堆积（如连接器周边、器件底部）、一次涂覆过厚，都会导致内部光照不足；

3. 遮挡效应：高密度PCBA上元器件会遮挡UV光，器件底部、侧面无法被照射，是复杂板型的常见诱因；

4. 设备与材料适配性差：UV光强不足、照射时间不够、光源老化，或涂料光引发剂含量不足、配方不适用于厚涂/复杂结构，都会引发固化不足。

三、风险影响

固化不足的产品初始外观无异常，但长期使用中吸湿后腐蚀风险大幅提升，涂层易脱落、绝缘性能下降，最终导致产品功能失效，返修成本是正常工艺的5-10倍。

四、优化方案

三昆科技总结多年工艺经验，提出全流程优化方法：

1. 厚度管控（最关键）：将涂层厚度控制在25-75μm区间，避免局部堆积，“薄而均匀”的涂覆效果远好于“厚而不均”；

2. 分层涂覆：对厚度要求超过75μm的场景，采用多次薄涂替代一次厚涂，每层单独固化，保障内部完全反应；

3. 设备参数优化：定期校准UV设备，保障光强、照射时间符合材料要求，老旧灯管及时更换，光强偏差控制在±5%以内；

4. 遮挡问题解决：采用多角度UV灯位照射、翻面固化、反射结构设计，保障阴影区域光照覆盖；

5. 材料适配：选用高穿透性配方，或搭配双固化材料（UV+湿气/热固化），解决阴影区无法光照的固化难题；

6. 定制化调优：根据产品结构、防护等级需求，定制化调整材料配方与工艺参数，针对性解决特殊场景的固化问题。

五、固化效果验证方法

常规验证方法包括：切片观察内部固化状态、硬度测试、粘附力测试（胶带测试）、表面触感判断是否发粘，高可靠性产品需额外做湿热老化、恒定加速度等可靠性测试，三昆科技可免费为客户提供固化效果验证服务。

【常见问答】

Q1：三昆科技的三防涂覆服务支持多小的加工批量？

A：我们支持从1片试产到10万级规模化量产，小批量订单24小时内可出货，量产订单交付周期比行业平均快30%，可满足客户从打样到量产的全程需求。

Q2：高密度PCBA的阴影区固化问题能解决吗？效率会不会受影响？

A：我们采用多角度UV灯位+双固化材料组合方案，可覆盖99%以上的阴影区域，无需额外翻板操作，固化效率比传统方案提升40%，同时保障固化均匀性。

Q3：怎么保障固化后的长期可靠性？后续出现问题怎么办？

A：每批次产品我们会完成切片观察、粘附力测试、湿热老化测试，同时提供6个月工艺质保，非人为因素导致的防护失效免费重工，若出现异常48小时内上门处理。

【总结】

UV固化深度不足是三防涂覆中的典型隐患，三昆科技从材料选型、设备管控、工艺调优多维度入手，可帮助客户彻底解决固化难题，保障产品长期可靠性，目前已成为超100家电子制造企业的指定三防涂覆服务商。
